型號意義

工作條件

1、 介質溫度：-15℃～95℃。

2、可輸送清水及理化性質類似于無顆粒、無雜質、不揮發腐蝕性介質，如介質帶有細小顆粒的請在訂貨時予以說明。

3、周圍環境的溫度應低于40℃，相對濕度低于95%。

4、系統工作壓力不大于2.5MPa。

結構圖及材料表

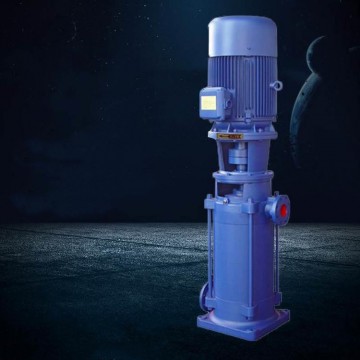

  DL、DLR型泵系立式單吸多級分段式離心泵，供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用。DL、DLR立式多級泵主要用于高層建筑供水，也可應用于廠礦給排水、輸送液體的流量范圍為4.9~200m3/h，揚程范圍為22~239m，配套功率范圍為1.5~160KW，口徑范圍為ф40~ф150mm。

DL、DLR 立式多級泵 產品用途
        DL、DLR 系列立式多級離心泵適用于工業和城市給排水、高層建筑增壓送水、消防增壓、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。 DL 型介質使用溫度不超過 80oC，DLR 型介質使用溫度不超過120oC

DL、DLR立式多級泵 產品特點
        DL、DLR立式多級泵結構緊湊、體積小、外形美觀，其立式結構決定安裝占地面積小，其重心重合泵腳中心，因而增強了泵的運行穩定性和使用壽命。
        DL、DLR立式多級泵吸入口和吐出口均為水平方向，簡化了管路的連接。
        可根據需要，吸入口和吐出口可安裝成同方向或 90o、180o、270o 幾個不同方向以滿足不同的連接場合。
        泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其他泵類所不具有的。
        電機外加防雨罩，泵可置于戶外使用，取消泵房，節省建筑費用。
        DL、DLR立式多級泵轉子具有較小的繞度，且所選用的為4級電機，因此運行平穩、振動小、噪聲低、使用壽命長。

   DL 型立式多級離心泵由電機和泵兩部分組成，電機為Y型三相異步電機，泵和電機采用聯軸器連接，整體為剛性連接，泵由定子和轉子部分組成。泵定子部分由進水段、中段、導葉、出水段、填料函體等部件組成。為防止定子磨損，定子上裝有密封環、平衡套等，磨損后可用備件更換。轉子部分由軸、中輪、平衡鼓等組成。轉子下端為潤滑軸承，上部為角接觸球軸承，泵的軸向力絕大部分由平衡鼓來承擔，其余小部分軸向力由角接觸球軸承來承受。進水段、中段、和出水段的結合面用紙墊通過拉緊達到密封。軸封采用填料或機械密封，用戶可根據需要選擇。 泵旋轉方向從驅動端向下看為逆時針方向轉動。
