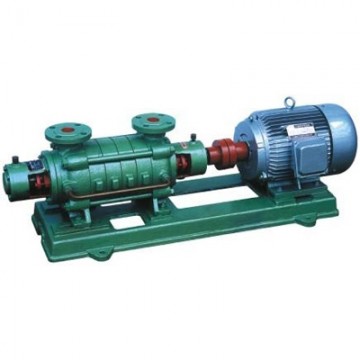

GC鍋爐給水泵

GC鍋爐給水泵系臥式單吸多級分段離心泵，適用于鍋爐循環水的輸送及物理化學性質類似于水的液體之用。GC鍋爐給水多級泵具有小流量高揚程的特點，特別適用遠距離的輸送。GC型多級分段式鍋爐給水泵系列產品中，11/2GC、21/2GC、4GC、四個型號當流量為6～45 m3/h時，總揚程可達46～287米。可輸送110°C以下的純凈清水，GC鍋爐給水泵被廣泛應用于鍋爐給水、增壓，工廠及城市給水之用。

產品樣本下載管道離心泵實物圖產品小樣圖

上一個：[IR型單級單吸熱水泵] 下一個：[LG、LG-B型立式多級離心泵]

產品詳情

GC鍋爐給水泵 結構說明
  GC型鍋爐給水泵為多級分段式，11/2GC—4GC四個型號的進出口分別在進水段和出水段上，均垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響很大，尤其是各個葉輪的出口與導翼進口之相對位置，每吸葉輪的吐出口中心必須對準導翼的的中心，其中稍有偏差即將使水泵的流量減少，揚程降低，效率差，故在檢修后裝配時務必注意，若有偏差必須調整。
  GC鍋爐給水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。
  進水段、中段、出水段及尾蓋均為鑄鐵職稱，共同形成泵的工作室。
  GC鍋爐給水泵的葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造經靜平衡試驗。軸為優質碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。
  軸的一端安裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順時針方向旋轉。密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。
  平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。
  軸承是用單列向心球軸承，采用鈣基黃油潤滑。
  填料起密封作用，防止空氣進入和大量液體漏出。
  GC鍋爐給水泵的填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。

GC鍋爐給水泵 性能參數

型號	級數	流量Q		揚程H (m)	轉速n (r/min)	電機功率 (KW)	葉輪直徑 (mm)
型號	級數	(m3/h)	(L/S)	揚程H (m)	轉速n (r/min)	電機功率 (KW)	葉輪直徑 (mm)
11/2GCA	3	5	1.39	58.5	2950	3	132
	4			78		4
	5			97.5		4
	6			117		5.5
	7			136.5		5.5
	8			156		5.5
	9			175.5		7.5
	10			195		7.5
11/2GC	2	6	1.66	46	2950	3	136
	3			69		4
	4			92		5.5
	5			115		7.5
	6			138		7.5
	7			161		7.5
	8			184		11
	9			207		15
2GC	2	10	2.8	64	2950	7.5	166
	3			96		11
	4			128		15
	5			160		15
	6			192		18.5
	7			224		22.0
	8			256		30.0
	9			288		30.0
21/2GC	2	20	5.6	54	2950	7.5	166
	3			81		15
	4			108		18.5
	5			135		22.0
	6			162		22.0
	7			189		30.0
	8			216		30.0
	9			243		37.0
4GC	2	45	12.5	82	2950	22	192
	3			123		30
	4			164		45
	5			205		55
	6			246		55
	7			287		75
