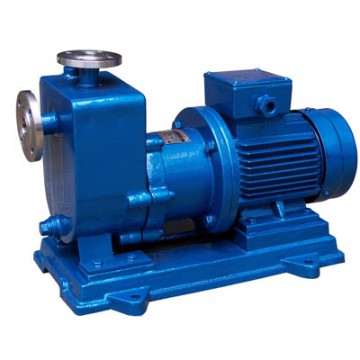

自吸磁力泵

ZCQ型自吸式磁力傳動離心泵(簡稱自吸磁力泵)是將永磁聯軸器的工作原理應用于自吸離心泵，采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。設計合理，工藝先進，具有全密封，無泄漏，耐腐蝕的特點，自吸磁力泵的性能達到國外同類產品的先進水平．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，自吸磁力泵的工作原理是泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。

產品樣本下載磁力泵實物圖產品小樣圖

上一個：[高溫磁力泵]

產品詳情

二、自吸磁力泵 主要性能參數
  流量：3-50m3/h
  揚程：12-50m
  電機功率：0.37-15kW
  使用溫度：≤80°C(根據用戶需求可定制達到≤200°C)
  材質:1Cr18Ni9Ti (可定制304.316.316L材質)

三、自吸磁力泵 性能參數

型號	口徑		流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
型號	進口	出口	流量 (m3/h)	揚程 (m)	電機功率 (kW)	電壓 (V)	材質
ZCQ20-12-100	20	12	3	12	0.37	220/380	不銹鋼
ZCQ25-20-115	25	20	6.6	15	1.1	380
ZCQ32-25-115	32	25	6.6	15	1.1	380
ZCQ32-25-145	32	25	6.6	25	1.1	380
ZCQ40-32-132	40	32	10.8	20	2.2	380
ZCQ40-32-160	40	32	12	32	4	380
ZCQ50-40-145	50	40	14.4	25	4	380
ZCQ50-40-160	50	40	13.2	32	4	380
ZCQ50-40-200	50	40	7.8	50	5.5	380
ZCQ-50-145	.	50	16.8	25	5.5	380
ZCQ-50-160	.	50	27	32	7.5	380
ZCQ80--125	80	.	50	20	7.5	380
ZCQ80--160	80	.	50	32	15	380
注:每個型號都可配用防爆電機
