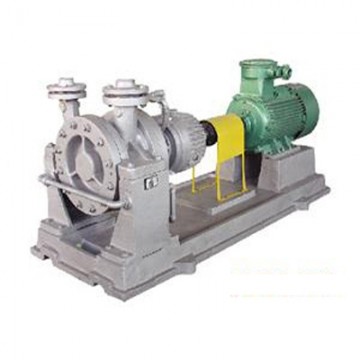

AY油泵

產品詳情

AY型油泵系列是在老Y型油泵系列的基礎上進行改造并重新設計的。AY油泵是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的新產品，AY型油泵具有以下幾大特點：
  AY油泵軸承體部件將原來的35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。
  AY油泵水力過流部件采用了高效節能泵的水力模型，平均比老Y型油泵的效率高5-8%。
  為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。
  AY型油泵的零部件通用化程度高，通標件為幾個系列產品共用。
  選材精煉，主題以Ⅱ、Ⅲ類材料為主，軸承體等零件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露天使用以及船用提供了有利條件。
  軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適用于缺水或水質差的地區。

二、AY油泵 主要性能參數

型號 Pump size	流量 Capacity Q M3/h	揚程 Head H m	轉速 Speed N r/min	效率 Eff. %	汽蝕余量 NPSH M	軸功率 Input Pa kw	Motor配帶電機		泵重 Weight Of pump Kg	附注
型號 Pump size	流量 Capacity Q M3/h	揚程 Head H m	轉速 Speed N r/min	效率 Eff. %	汽蝕余量 NPSH M	軸功率 Input Pa kw	型號 Size	功率 Power kw	泵重 Weight Of pump Kg	附注
40AY40×2	6.25	80	2950	31	2.7	4.4	YB132S2-2	7.5	163
40AY40×2A	5.85	70	2950	31	2.7	3.6	YB132S1-2	5.5
40AY40×2B	5.4	60	2950	31	2.5	2.85	YB112M-2	4
40AY40×2C	4.9	50	2950	31	2.5	2.17	YB100L-2	3
50AY60	12.5	70	2950	42	2.9	5.67	YB132S2-2	7.5	130
50AY60A	11.2	53	2950	39	2.9	4.1	YB132S1-2	5.5
50AY60B	9.9	39	2950	37	2.8	2.8	YB 112M-2	4
50AY60×2	12.5	120	2950	37	2	11	YB160M2-2	15	210
50AY60×2A	12	105	2950	36	2	9.5	YB160M2-2	15
50AY60×2B	11	90	2950	35	1.9	7.7	YB160M1-2	11
50AY60×2C	10	76	2950	35	1.7	6	YB160M1-2	11
65AY60	25	60	2950	56	3.1	7.3	YB160M1-2	11	170
65AY60A	22.5	49	2950	54	2.8	5.6	YB 132S2-2	7.5
65AY60B	20	37.5	2950	52	2.5	3.9	YB 132S1-2	5.5
65AY100	25	110	2950	47	3	15.9	YB1 80M-2	22	190
65AY100A	23	91	2950	46	2.9	12.5	YB 160L-2	18.5
65AY100B	21	73	2950	44	3	9.5	YB160M2-2	15
65AY100×2	25	205	2950	48	2.8	29.1	YB225M-2	45
65AY100×2A	23	178	2950	47	2.7	23.7	YB200L2-2	37	310
65AY100×2B	22	154	2950	46	2.7	20.1	YB200L1-2	30
65AY100×2C	20	130	2950	45	2.6	15.7	YB180M-2	22
80AY60	50	60	2950	62	3.2	13.2	YB160L-2	18.5	200
80AY60A	45	49	2950	61	3	9.9	YB160L-2	15
80AY60B	40	38	2950	60	3	6.9	YB160M1-2	11
80AY100	50	104	2950	59	3.1	24	YB200L2-2	37	220
80AY100A	45	85	2950	56	3	18.6	YB200L1-2	30
80AY100B	50	76	2950	54	2.9	15.3	YB180M-2	22
80AY100×2	50	200	2950	47	3.6	47.8	YB280S-2	75	380
80AY100×2A	47	175	2950	55	3.5	40.7	YB250M-2	55
80AY100×2B	43	153	2950	53	3.3	33.8	YB225M-2	45
80AY100×2C	40	125	2950	51	3.3	26.7	YB200L2-2	37
100AY60	100	63	2950	72	4	23.8	YB200L2-2	37	220
100AY60A	90	49	2950	71	3.8	16.9	YB200L1-2	30
100AY60B	79	38	2950	67	3.5	12.2	YB160L-2	18.5
100AY120	100	123	2950	66	4.3	50.6	YB280S-2	75	320
100AY120A	93	108	2950	62	4	44.1	YB280S-2	75
100AY120B	85	94	2950	62	3.8	35.5	YB250M-2	55
100AY120C	79	75	2950	59	3.6	27.5	YB200L2-2	37

型號 Pump size	流量 Capacity M3/h	揚程 Head m	轉速 Speed r/min	效率 Eff. %	汽蝕余量 NPSH M	軸功率 Input Pa kw	Motor配帶電機		泵重 Weight Of pump Kg	附注
型號 Pump size	流量 Capacity M3/h	揚程 Head m	轉速 Speed r/min	效率 Eff. %	汽蝕余量 NPSH M	軸功率 Input Pa kw	型號 Size	功率 Power kw	泵重 Weight Of pump Kg	附注
100AY120×2	100	240	2950	61	4.5	107.2	YB315M2-2	160	500
100AY120×2A	93	205	2950	60	4.3	86.6	YB315M1-2	132	500
100AY120×2B	86	178	2950	59	4.2	70.7	YB315S-2	110	500
100AY120×2C	79	150	2950	58	4.1	55.7	YB280S-2	75	500
150AY75	180	80	2950	75	3.9	52.3	YB280S-2	75	290
150AY75A	160	66	2950	74	3.8	38.9	YB250N-2	55	290
150AY75B	145	46	2950	73	3.6	24.9	YB200L2-2	37	290
150AY150	180	157	2950	69	3.6	111.6	YB315M2-2	160	600
150AY150A	168	137	2950	68	3.3	92.2	YB315M1-2	132	600
150AY150B	155	116	2950	67	3.2	73.1	YB315S-2	110	600
150AY150C	140	94	2950	65	3.1	55.5	YB280S-2	75	550
150AY150×2	180	300	2950	67	3.6	219.5	YB355L-2	315	1500	高壓電機也可
150AY150×2A	167	258	2950	65	3.2	180.5	YB355S4-2	250	1500
150AY150×2B	155	222	2950	62	3	151.1	YB355S3-2	220	1500
150AY150×2C	140	181	2950	60	2.9	115	YB315M-2-2	160	1500
200AY75	300	75	2950	79	5.5	77.6	YB315S-2	110	275
200AY75A	260	60	2950	78	5.5	54.5	YB280S-2	75	275
200AY75B	225	45	2950	77	5.5	35.8	YB250M-2	55	275
200AY150	300	150	2950	76	4.5	161	YB355S3-2	220	620	高壓電機也可
200AY150A	270	137	2950	75	4.2	132	YB355S1-2	185	620
200AY150B	243	127	2950	73	3.8	115.1	YB315M2-2	160	620
200AY150C	219	112	2950	72	3.5	92.8	YB315M1-2	132	6620
200AYS150×2	300	300	2950	74	3.5	331.2	YB450M1-2	450	1400	6000V
200AYS150×2A	287	270	2950	73	5.4	289	YB450S3-2	400	1400	6000V
200AYS150×2B	270	239	2950	72	5.2	244	YB450S2-2	355	1400	6000V
200AYS150×2C	245	195	2950	70	5.0	187.4	YB355S4-2	250	1400	6000V
250AYS80	500	80	2950	82	6.5	132.8	YB355S1-2	185	450	6000V/10000V
250AYS80A	440	62	2950	81	6.5	91.7	YB280M-2	132	450
250AYS80B	370	44	2950	80	6.5	55.4	YB280M-2	90	450
250AYS150	500	153	2950	79	4.8	264	YB450S1-2	315	1500	6000V
250AYS150A	472	136	2950	78	4.6	224	YB355M-2	280	1500	6000V/10000V
250AYS150B	444	119	2950	77	4.2	187	YB355S4-2	250	1500	6000V/10000V
250AYS150C	400	96	2950	76	4	138	YB355S1-2	185	1500	6000V/10000V
250AYS150×2	500	303	2950	79	4.8	522	JBO710M2-2	630	2500	6000V
250AYS150×2A	472	272	2950	79	4.5	443	JBO710S2-2	560	2500	6000V
250AYS150×2B	444	230	2950	78	4.3	357	YB450S3-2	400	2500	6000V
250AYS150×2C	400	190	2950	77	4	269	YB450S1-2	315	2500	6000V
