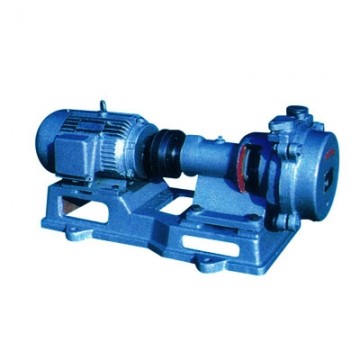

水環懸臂式真空泵
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體高真空度可達85%，特別適合于大型水泵引水用。目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
SZB系列水環懸壁式真空泵是采用懸壁式結構的水環式真空泵。可供抽吸空氣或其他無腐蝕性、不溶于水、不含固體顆料的氣體使用。水環懸臂式真空泵的吸入壓力為-0.086MPa。SZB系列水環懸壁式真空泵被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。特別適合于做大型水泵引水用。
SZB系列水環懸壁式真空泵是采用懸壁式結構的水環式真空泵。可供抽吸空氣或其他無腐蝕性、不溶于水、不含固體顆料的氣體使用。水環懸臂式真空泵的吸入壓力為-0.086MPa。SZB系列水環懸壁式真空泵被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。特別適合于做大型水泵引水用。
產品詳情
SZB型懸臂水環式真空泵適用抽吸空氣或不溶于水、不含固體顆粒、無腐蝕性氣體高真空度可達85%，特別適合于大型水泵引水用。目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
SZB系列水環懸壁式真空泵是采用懸壁式結構的水環式真空泵。可供抽吸空氣或其他無腐蝕性、不溶于水、不含固體顆料的氣體使用。水環懸臂式真空泵的吸入壓力為-0.086MPa。SZB系列水環懸壁式真空泵被廣泛用于機械、石油、化工、制藥、食品等工業及其他領域的各種介質的輸送。特別適合于做大型水泵引水用。
二、SZB水環懸臂式真空泵 結構說明
SZB水環懸臂式真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）(見圖三)為補充水環消耗用水。
由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油均可。
三、SZB水環懸臂式真空泵 性能參數
| 型號 | 抽氣量m3/min | 極限真空MPa | 電機功率KW | 轉速 r/min |
吸入口徑 | 排出口徑 | 供水量 L/min |
泵重㎏ | |
| 氣量 | 吸入壓力為-0.07MPa | ||||||||
| SZB-4 | 0.33 | 0.24(4L/S) | -0.086 | 1.5 | 1400 | G1 | G1 | 8 | 95 |
| SZB-8 | 0.64 | 0.48(4L/S) | -0.086 | 2.2 | 1420 | G1 | G1 | 10 | 105 |
