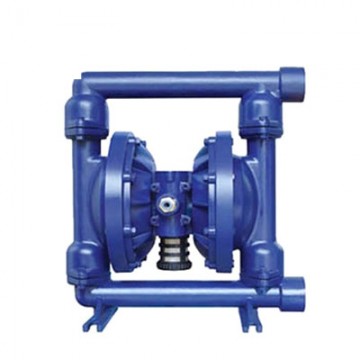

QBY氣動隔膜泵

上海開泉泵業制造有限公司生產的QBY系列氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高黏度、易揮發、易燃、劇毒的液體，均能予以軸光吸盡。其性能參數與聯邦德國的WLLDENPVW-PS、美國的MARIOWPUMPS相近。QBY氣動隔膜泵是一種技術成熟型輸送機械，采用鑄鐵、不銹鋼、鋁合金閥體及丁晴橡膠，氯丁橡膠，氟橡膠，聚四氟乙烯多種隔膜為生產材料，以滿足不同客戶的不同介質輸送，氣動隔膜泵以壓縮空氣為動力源，適用于各種腐蝕性液體，帶顆料的液體，高粘度、易揮發、易燃、劇毒的液體，絕對防火防爆，均能予以抽光吸盡，QBY氣動隔膜泵的性能參數與聯邦德國WLLDENPVMPS、美國的MARIOWPUMPS相近。QBY氣動隔膜泵已經被國內化工、電子、陶瓷、紡織等系統廣泛成功應用，取得了非常滿意的效果。

產品樣本下載隔膜泵實物圖產品小樣圖

下一個：[DBY電動隔膜泵　]

產品詳情

QBY氣動隔膜泵 工作原理
在QBY氣動隔膜泵的兩個對稱各種腔中，各裝有一塊有彈性的隔膜6，聯桿7將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外；一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。

三、QBY氣動隔膜泵 主要用途
  1、泵吸花生醬、泡菜、土豆泥、水紅腸、果醬、巧克力等。
  2、泵吸油漆、樹膠、資料。
  3、粘合劑和膠水、全部種類可用泵吸取。
  4、各類瓦、瓷、磚器及陶器釉漿。
  5、油井鉆好后，用泵吸沉積物及灌漿。
  6、泵吸各種乳劑和填料。
  7、泵吸各種污水。
  8、用泵為油輪，駁船清倉吸取倉內污水。
  9、啤酒花及發酵粉稀漿、糖漿、糖密。
  10、泵吸礦井、坑道、隧道、選礦、礦潭中的積水。泵吸水泥灌漿及灰漿。
  11、各種橡膠。
  12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
  13、各種劇毒、易燃、易揮發液體。
  14、各種強酸、強堿、強腐蝕液體。
  15、各種高溫液體可耐150°C。
  16、作為各種固液分離設備的前級送壓裝置。

四、QBY氣動隔膜泵 性能參數

型號	進出口徑mm	流量 m3/h	揚程 m	吸程 m	允許通過顆粒直徑mm	供氣壓㎏f/㎝
QBY-10	10	0.8	50	1	1	4-7
QBY-15	15	1	50	1	1	4-7
QBY-20	20	1.8	50	5	2.5	2-7
QBY-25	25	2.4	50	5	2.5	2-7
QBY-32	32	5.6	50	5	4.5	2-7
QBY-40	40	8	50	5	4.5	2-7
QBY-50	50	18	50	5	8	2-7
QBY-65	65	24	50	5	8	2-7
QBY-80	80	27	50	5	10	2-7
QBY-100	100	40	50	5	10	2-7
