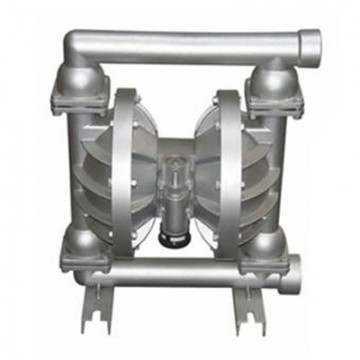

QBY鋁合金隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質等輸送機械的許多優點：
        QBY鋁合金隔膜泵不需灌引水，吸程達7m，揚程達70m，出口壓力≥6㎏f/㎝2；
        流動寬敞，通過性能好，允許通過顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微；
        揚程、流量可通過氣閥開度實現無級調節(氣壓調節在1-7㎏f/㎝2之間)；
        QBY工程塑料隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工件介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全；
        QBY鋁合金隔膜泵不必用電，在易燃、易爆場所使用安全可靠；
        QBY鋁合金隔膜泵可以浸沒在介質中工作；
        使用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又能自動啟動運行；
        結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降；
        可輸送較粘的液體(粘度在1萬厘泊以下)；
        QBY鋁合金隔膜泵泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

二、QBY鋁合金隔膜泵 工作原理
        在泵的兩個對稱工作腔中A、B中各裝有一塊隔膜，由中心聯桿將其連結成一體。壓縮空氣從泵的進氣口進入配氣閥，通過配氣機構將壓縮空氣引入其中一腔，推動腔中隔膜運動，而另一腔中氣體排出。一旦到達行程終點，配氣機構自動將壓縮空氣引入另一工作腔，推動隔膜朝相反方向運動，從而使兩個隔膜連續同步地往復運動。在圖示中壓縮空氣由E進入配氣閥，使膜片向右運動，則A室的吸力使介質由C入口流入，推開球閥②進入A室，球閥④則因吸入而閉鎖；B室中的介質則被擠壓，推開球閥③由出口D流出，同時使球閥①閉鎖，防止回流，就這樣循環往復使介質不斷從C入口處吸入，D出口處排出。

三、QBY鋁合金隔膜泵 主要用途
        泵吸花生醬、泡菜、土豆泥、紅腸、巧克力、啤酒花、糖漿等；泵吸油漆、顏料、膠水、黏合劑等；
        泵吸各種瓦、瓷、磚器及陶器釉漿等；
        泵吸各種磨料、腐蝕劑、清洗油垢等；
        泵吸各種劇毒、易燃、易發揮液體等；
        泵吸各種污水、水泥灌漿及灰漿等；
        泵吸各種強酸、強堿、強腐蝕液體等；
        作為各種固液分離設備的前級送壓裝置。

四、QBY鋁合金隔膜泵 系統連接示意圖

系統連接示意圖

五、QBY鋁合金隔膜泵 流量曲線圖

QBY-10隔膜泵

QBY-15隔膜泵

QBY-25隔膜泵

QBY-40隔膜泵

QBY-50隔膜泵

QBY-65隔膜泵

QBY-80隔膜泵

QBY-100隔膜泵

六、QBY鋁合金隔膜泵 系統連接示意圖

安裝尺寸圖

七、QBY鋁合金隔膜泵 安裝尺寸圖

安裝尺寸圖

八、QBY鋁合金隔膜泵 安裝尺寸表

九、QBY鋁合金隔膜泵 性能參數
